16. Matlab – 2D grafy

25. September, 2009, Autor článku: Foltin Martin, MATLAB/Comsol
Ročník 2, číslo 9 This page as PDF Pridať príspevok

Silnou stránkou prostredia Matlab je grafika. Grafika je nástroj na prehľadné zobrazovanie výsledkov, ktoré nie sú na prvý pohľad len zo spleti čísel zjavné. Matlab disponuje pokročilo grafikou v oblasti 2D, tak aj 3D. Spomenúť treba aj pokročilejšie nástroje pre animáciu a virtuálnu realitu. Dnes sa však budeme venovať jednoduchším veciam a na tie pokročilejšie sa zameriame v budúcich číslach nášho seriálu. Svoju pozornosť teda upriamime na tvorbu 2D grafov, ktoré sa aj v technickej praxi najčastejšie využívajú.

Z matematického pohľadu pomocou 2D grafov obvykle zobrazujeme závislosť jednej veličiny od druhej. Túto závislosť môžeme zapísať jednoduchou rovnicou (1)

y=f(x) (1)

kde x je premennou nezávislou a y je premenná závislá (nakoľko jej hodnota závisí od vstupujúcej hodnoty x do funkcie f).

Poďme si demonštrovať možnosti Matlabu na funkcii (2). Jedná sa o kvadratickú funkciu a vyšetrujme ju na intervale od -2 do +2.

y=x^2 -1 (2)

Najskôr potrebujeme vytvoriť vektor nezávislej premennej x. Dohodli sme sa, že bude z intervalu od -2 do +2 a pre naše potreby bude postačovať ak budú prvky vektora vzdialené od seba o 0,1.

>> x=-2:0.1:2;

Teraz môžeme vypočítať funkčné hodnoty v zmysle rovnice (2)

>> y=x.^2-1;

Máme teda vektor nezávislej premennej x a závislej y s príslušnými funkčnými hodnotami. Na zobrazenie funkčnej závislosti medzi oboma veličinami využijeme príkaz plot. Táto funkcia má 2 základné parametre. Prvým je vektor nezávislej premennej a druhým je vektor závislej premennej. Zadávanie vektora nezávislej premennej nie je povinné. Ak teda zadáme iba jeden vektor, tak Matlab automaticky doplní veličinu nezávislú a to tak, že vygeneruje vektor s hodnotami od 1 až do K s krokom 1, kde K je počet prvkov vektora závislej premennej. V našom príklade ale môžeme využiť oba vektory.

>> plot(x,y)

Výsledkom je graf funkcie (2) na intervale od -2 do +2 (obr. 1).

ML016_01
Obr. 1. Graf vykreslený pomocou príkazu plot

Graf môžeme teraz upravovať pomocou príkazov pre prácu s grafmi. Pre pridanie mriežky slúži príkaz grid.

>> grid

Výsledok vidíme na obr. 2.

ML016_02
Obr. 2. Do grafu je pridaná mriežka – grid

Opätovným zadaním príkazu grid, mriežku vypíname. Obdobne môžeme použiť príkaz grid s parametrom on alebo off, ak chceme mriežku zapnúť alebo vypnúť.

>> grid on
>> grid off

Dôležitá skupina príkazov je určená pre popis grafu. Príkazmi tak pridáme do grafu popisy osí (xlabel a ylabel), nadpis grafu (title), alebo legendu (legend). Parametrami týchto príkazov je reťazec, ktorý chceme na danej pozícií umiestniť.

>> xlabel('os X')
>> ylabel('y=x^2')
>> ylabel('os y')
>> title('y=f(x)')
>> legend('y=x^2-1')

Výsledok tejto sekvencie príkazov vidíme na obr. 3. Za povšimnutie stojí, ako Matlab interpretuje zápis y=x^2-1. Do grafu automaticky zapisuje 2 ako mocninu (horný index).

ML016_03

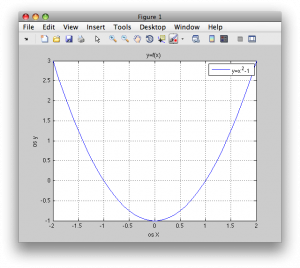

Obr. 3 Graf s popisom osí, nadpisom a legendou

Aj po vykreslení grafu, môžeme meniť škálu v ktorej sa vykresluje. Dajú sa meniť rozsahy osí samostatne (príkazy xlim a ylim), alebo oboch osí naraz (príkaz axis). V prvých dvoch prípadoch sú parametre 2 a to minimum a maximum pre danú os. V prípade axis sú parametre 4, čiže minimum a maximum pre x-ovú os a minimum a maximum pre os y.

>> xlim([-1 1])

ML016_04

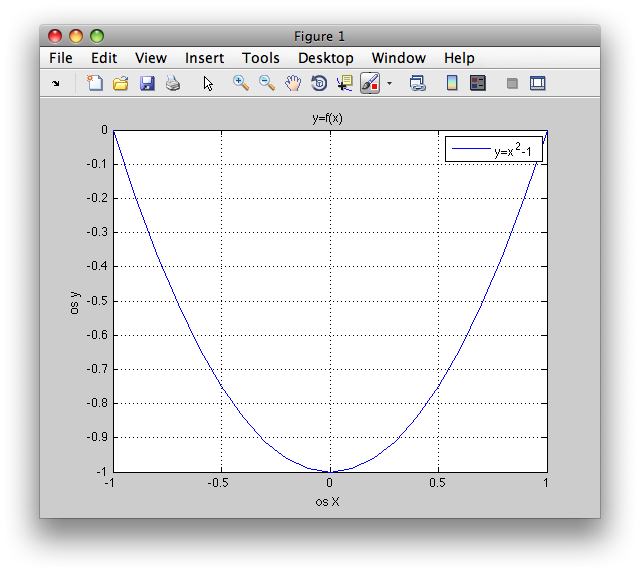

Obr. 4 Zmena x-ovej osi pomocou príkazu xlim

>> axis([-0.7 2 -2 4])

ML016_05
Obr. 5 Zmena oboch osí súčasne príkazom axis

Priblížili sme si ako vytvoríme graf a spravíme jeho popis. V grafe však máme len jeden priebeh. Matlab však dokáže zobraziť v jednom grafe priebehov niekoľko. Najskôr si vytvorme druhú závislú premennú y2 (3).

y2=x^3 (3)

Predpokladajme, že chceme aj túto premennú zobrazovať na rovnakom intervale ako premennú y.

>> y2=x.^3;

Ak by sme teraz použili príkaz plot, tak by sme si predošlý priebeh premazali. My by sme ich ale chceli obraziť súčasne. Preto musíme zafixovať priebehy v grafe príkazom hold on. Až po zafixovaní pristúpime k vykresleniu druhého priebehu.

>> hold on
>> plot(x,y2,'-r')

ML016_06

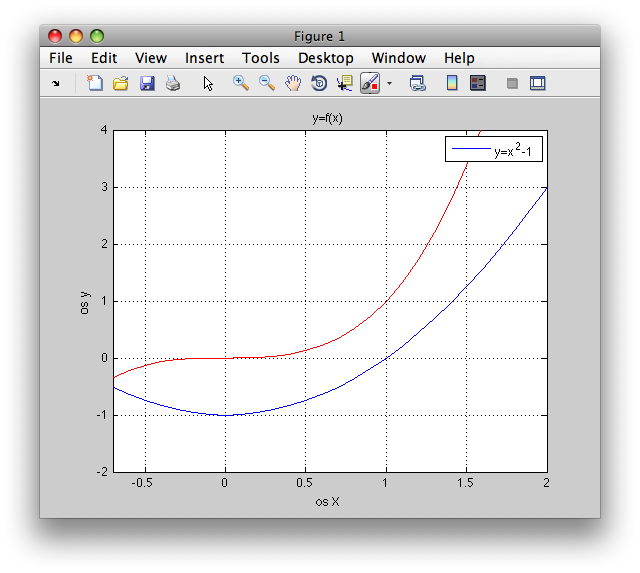

Obr. 6 dva priebehy v grafe

V tomto príklade sme doplnili príkaz plot o nepovinný parameter -r. Nepovinné parametre pre príkaz plot sa zadávajú ako string. V rámci tohto parametra nastavujeme farbu a typ čiary zobrazovaného priebehu. Prvý znamená typ čiary a druhý farbu. Znak mínus teda predstavuje spojitú čiaru a r červenú farbu (red). Význam nepovinných parametrov je zrejmí po zadaní príkazu help plot

ML016_07

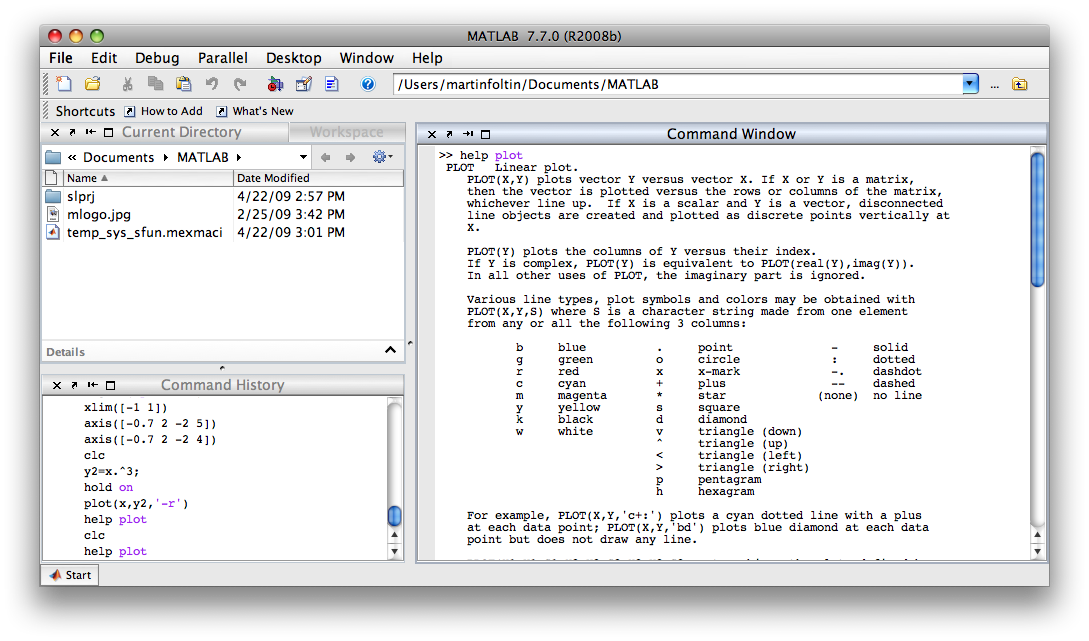

Obr. 7 Význam nepovinných parametrov v príkaze plot

Znamená to teda, že ak by sme chceli vykresliť priebeh y2 zelenou farbou a prerušovanou čiarou, použijeme parametre –g a nahradíme ním parameter -r.

>> plot(x,y2,'-- g')

ML016_08
Obr. 8 Priebeh y2 s parametrom –g

Vidíme, že legenda sa pridaním nového priebehu nezmenila. Preto ju musíme doplniť.

>> legend('y=x^2-1','y=x^3')

ML016_09

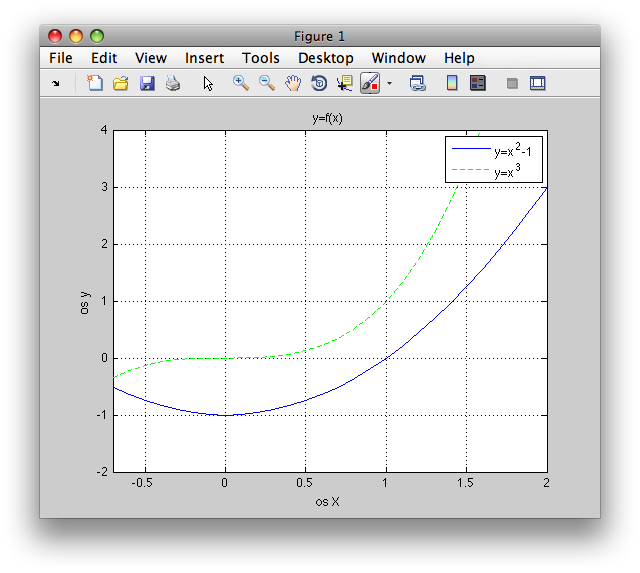

Obr. 9 doplnenie legendy

V uvedenom príklade sme síce vykreslili dva priebehy do jedného obrázku, využili sme ale jednotné škálovanie osi y. V tomto prípade ešte nedošlo ku komplikáciám a oba priebehy sa pohybovali v rádovo rovnakých hodnotách. Môže sa ale stať, že ďalší priebeh ktorý chcem zobraziť dosahuje rádovo iné hodnoty. V takom prípade by sa stal graf značne neprehľadným. Preto Matlab obsahuje príkaz aj na vykreslenie dvoch priebehov, pričom každý ma vlastné škálovanie. Jedná sa o príkaz plotyy. Syntax príkazu je plotyy(x1,y1,x2,y2). Pre tento príkaz neexistujú nepovinné parametre, ktorými by sme mohli meniť farbu priebehov. Zmeny sa samozrejme robiť dajú. Jedná sa však už o pokročilejšie narábanie s grafickými objektmi a tejto téme sa budeme venovať v niektorom z pokračovaní seriálu.

Na príklade si ukážeme použitie príkazu plotyy. Do obrázku chceme zakresliť priebeh premennej y (2) a y3 (4)

y3=x^10 (4)

>> y3=x.^10;
>> plotyy(x,y,x,y3)
>> grid

ML016_10

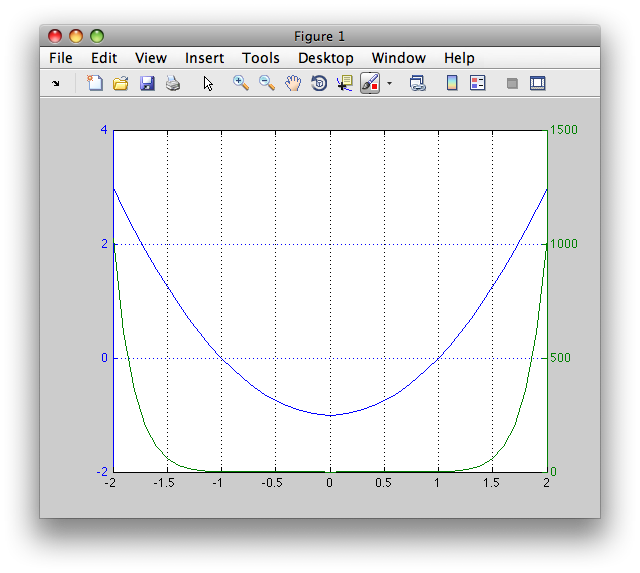

Obr. 10. zobrazenie dvoch rádovo odlišných priebehov

Na vykreslovanie 2D grafov existuje ešte niekoľko príkazov. Princíp ich použitia je analogický ako pre príkaz plot. Jedná sa o príkazy stairs, bar, stem.

>> stairs(x,y)
>> bar(x,y)
>> stem(x,y)

Zobrazenia priebehov po zadaní príkazov dostávame grafy.

ML016_11

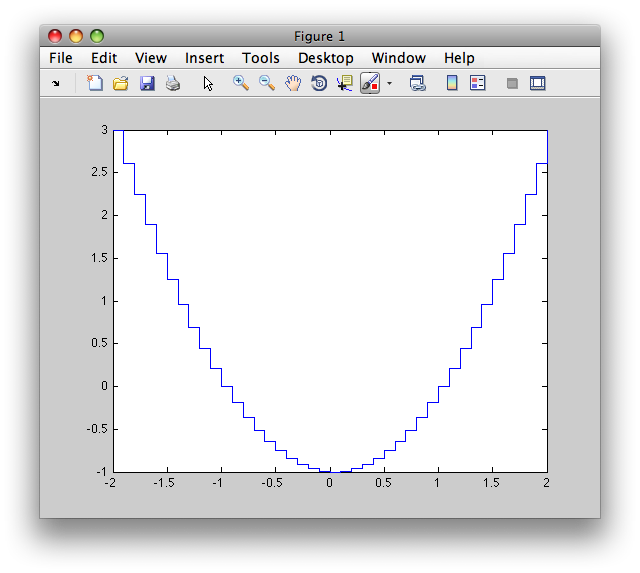

Obr. 11 stairs(x,y)

ML016_12

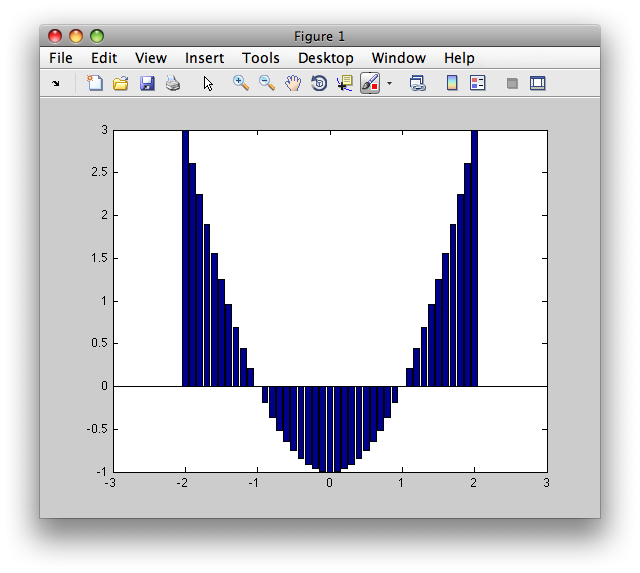

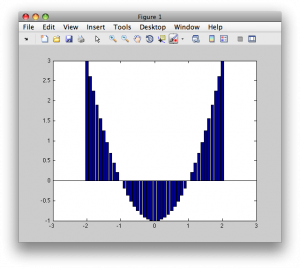

Obr. 12 bar(x,y)

ML016_13

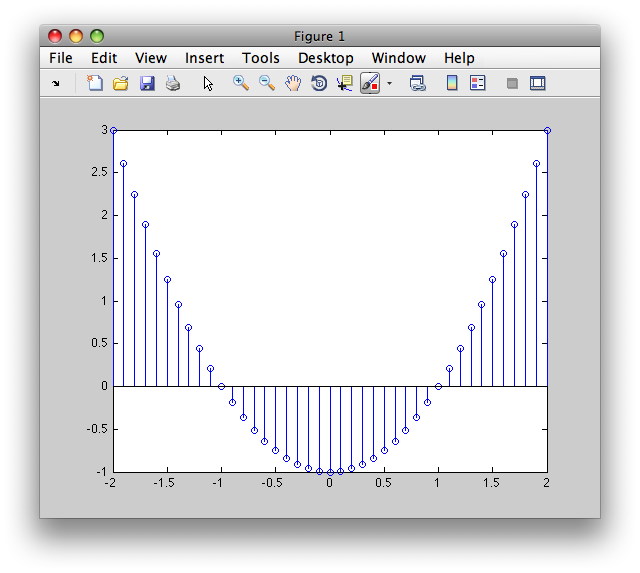

Obr. 13 stem(x,y)

Zobrazenie viac grafov

Ak potrebujeme naraz pracovať s viac obrázkami súčasne, máme dve možnosti. Buď vytvoríme viac samostatných grafov, alebo do jedného obrázku vložíme niekoľko podobrázkov. V prvom prípade použijeme príkaz figure. Tento príkaz vytvorí nový, prázdny obrázok a my doň môžeme kresliť priebehy. Ak potrebujeme aktuálny obrázok zatvoriť, použijeme príkaz close. Ak chceme zavrieť všetky obrázky naraz, použijeme close all.

>> figure
>> stem(x,y)
>> figure
>> bar(x,y)
>> figure
>> stairs(x,y)
>> figure
>> plot(x,y)
>> stem(x,y)

ML016_14

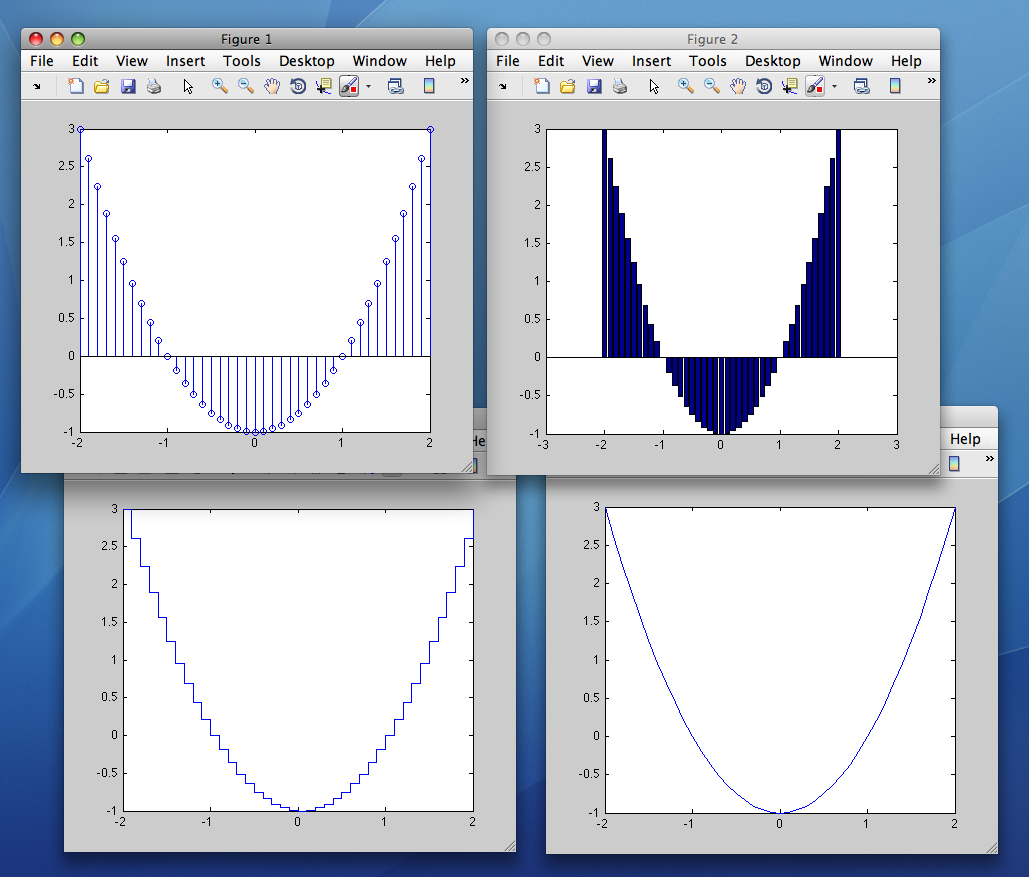

Obr 14 Viac samostaných obrázkov

Druhá možnosť je využiť príkaz subplot. Tento príkaz ma 3 parametre. Počet pozícií v riadku, počet pozícií v stĺpci a aktívna pozícia. Aktívna pozícia je skalárna hodnota a vyjadruje poradové číslo pozície, pričom prvá pozícia je vľavo hore a posledná vpravo dole. Predošlé 4 grafy tak dostaneme do jedného obrázku takto:

>> subplot(2,2,1)
>> stem(x,y)
>> subplot(2,2,2)
>> bar(x,y)
>> subplot(2,2,3)
>> stairs(x,y)
>> subplot(2,2,4)
>> plot(x,y)

ML016_15

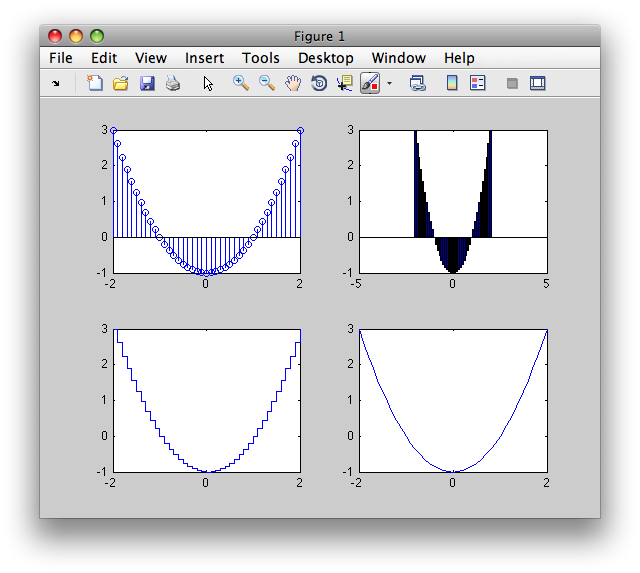

Obr. 15 Využitie príkazu subplot

V tejto časti seriálu sme sa venovali úvodu do práce s grafmi. Pred nami ostávajú veľké kapitoly ako 3D grafy, interaktívny nástroj na spracovanie grafov, objektová práca s grafmi a animácie. Tieto témy budeme preberať v niektorom z pokračovaní. Podrobné informácie k práci s grafmi sa nachádzajú v používateľskej príručke.
