p17958_iconCieľom tejto práce je upraviť (individualizovať) parametre vybraných matematických modelov subjektu s diabetom 1. typu tak, aby ich výstupy zodpovedali dátam zo systému kontinuálneho monitorovania glykémie (CGM) od konkrétneho subjektu. Pre identifikáciu zodpovedajúcich podsystémov modelu sa tiež využijú dáta o farmakokinetike (PK, z angl. pharmacokinetics) a farmakodynamike (PD, z angl. pharmacodynamics) publikované v literatúre (viď. [7, 6]) konkrétneho inzulínu, ktorý používa subjekt.

1. Subjekt a CGM dáta

Sada dát použitá v tejto časti bola zozbieraná v rámci projektu DiaDAQ (Diabetic Data Acquisition), ktorý bol zameraný na získavanie dát v rozsahu kvalitného diabetického denníka (všeobecné diabetické dáta) doplneného o dáta zo systému pre kontinuálne monitorovanie glykémie. Ide o dáta od jedného subjektu, vek 14 rokov, hmotnosť {BW = 64,6} [kg]. Subjekt používa inzulínovú pumpu s rýchlo účinkujúcim inzulínom NovoRapid (insulin Aspart). Informácie o farmakokinetike (PK) a farmakodynamike (PD) inzulínu Aspart sú publikované v literatúre [7, 6].

Ďalšie parametre súvisiace s konkrétnym uvažovaným subjektom sú nasledovné. Priemerná rýchlosť podávania bazálneho inzulínu počas 24 hodín je 1,09 [U/h]. Na základe meraní počas nocí uvažujeme, že táto rýchlosť podávania bazálneho inzulínu zodpovedá bazálnej glykémii {8,5} [mmol/l]. Sada dát je rozdelená na štyri časti. Každá časť obsahuje dáta z jedného dňa. Celkovo sú teda k dispozícii dáta zo štyroch dní D00, D01, D02 and D03. Dáta sú zobrazené na nasledujúcich obrázkoch.

p17958_01_obr01

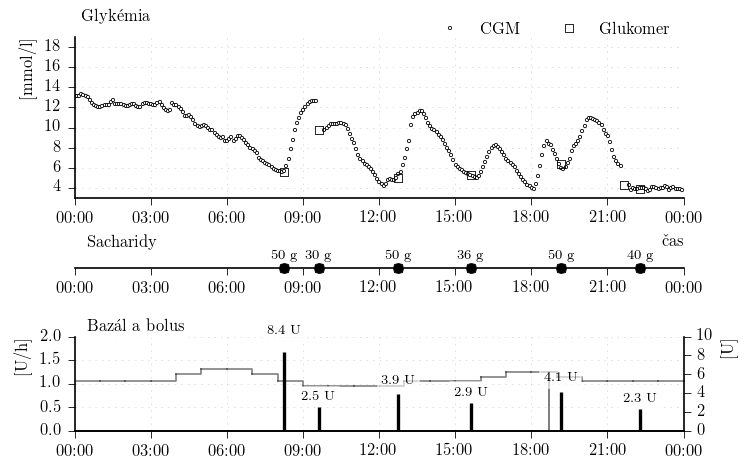

Obr. 1: Dáta z dna D00

p17958_02_obr02

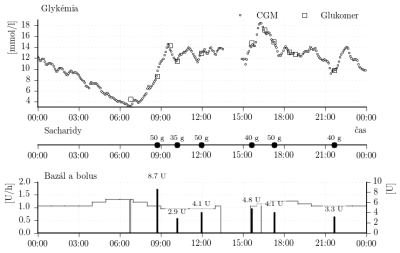

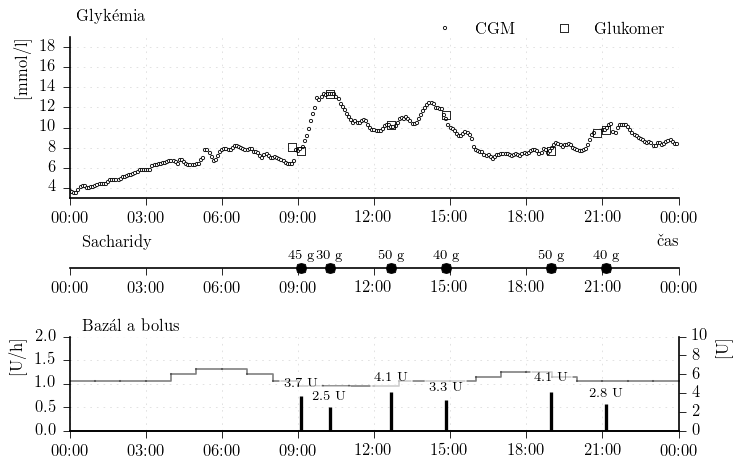

Obr. 2: Dáta z dna D01

p17958_03_obr03

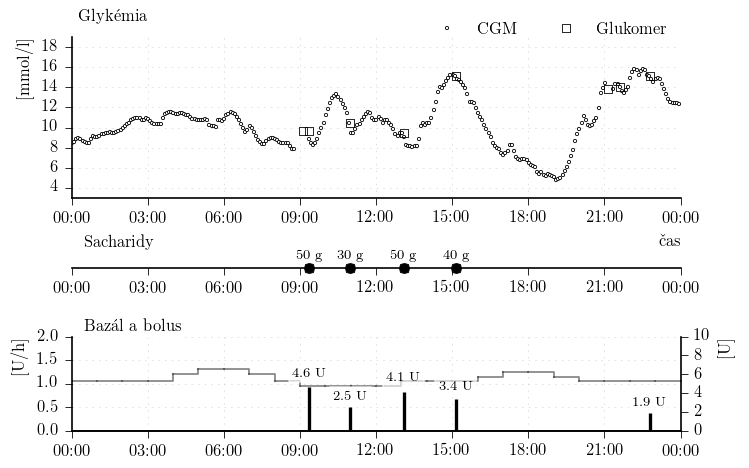

Obr. 3: Dáta z dna D02

p17958_04_obr04

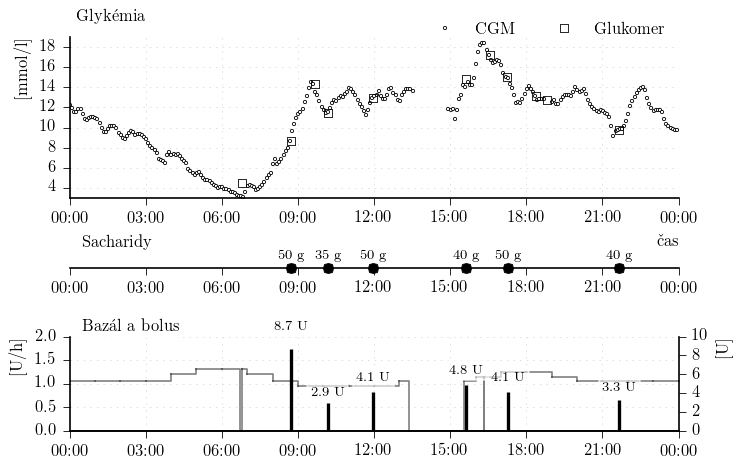

Obr. 4: Dáta z dna D03

2. Simulátor s modelom podľa Bergmana

V tejto časti opíšeme matematický model, ktorý zahŕňa Bergmanov minimálny model inzulín-glukózovej interakcie [1]. V tomto prípade je model použitý ako základ simulátora subjektu s diabetom 1. typu.

2.1 Opis modelu

2.1.1 Bergmanov minimálny model

Bergmanov minimálny model pozostáva z dvoch diferenciálnych rovníc v tvare:

\dot X(t) = - p_2 X(t) + p_2 S_I \left( I(t) - I_b \right) (1)

\dot G(t) = - \big( S_G + X(t) \big) G(t) + S_G G_b + \left( \frac{1}{V_G} \right) Ra(t) (2)

kde {G(t)} [mg/dl] je koncentrácia glukózy v krvi (glykémia), {S_G} [1/min] je obrátená hodnota časovej konštanty, ktorá udáva rýchlosť zmeny koncentrácie glukózy spôsobenej odchýlkou od bazálnej hodnoty glykémie {G_b} [mg/dl], parameter {S_I} [ml/{\mu}U/min] je známy ako index inzulínovej citlivosti a {p_2} [1/min je obrátená hodnota časovej konštanty. Hodnoty {I_b} [{\mu}U/ml] a {G_b} [mg/dl] sú bazálna koncentrácia inzulínu a bazálna koncentrácia glukózy v plazme (krvi) v uvedenom poradí. Parameter {V_G} [dl/kg] reprezentuje objem na kilogram telesnej hmotnosti {BW} [kg], do ktorého sa distribuuje glukóza. Signál {X(t)} [1/min] reprezentuje takzvaný inzulín vo vzdialenom kompartmente. V bazálnom (ustálenom) stave máme {X(0) = 0} a {G(0) = G_b}. Vstupmi modelu sú koncentrácia inzulínu v plazme {I(t)} [{\mu}U/ml] a rýchlosť prísunu glukózy do krvi (plazmy) {Ra(t)} [mg/kg/min]. Vo všeobecnosti sú možné dva zdroje glukózového toku {Ra(t)}. V prvom rade je to vstrebávanie glukózy z tráviaceho traktu do krvi. Potom je tiež možná priama intravenózna infúzia glukózy.

2.1.2 Podsystém vstrebávania inzulínu

Ďalším podsystémom prezentovaného modelu je podsystém vstrebávania inzulínu z podkožia do krvi  [2, 3]. Výstupom podsystému je koncentrácia inzulínu v krvi {I(t)}. Rovnice podsystému sú nasledovné

\dot S_1(t) = - \left( \frac{1}{T_I} \right) S_1(t) + v(t) (3)

\dot S_2(t) = - \left( \frac{1}{T_I} \right) S_2(t) + \left( \frac{1}{T_I} \right) S_1(t) (4)

\dot I(t) = - k_I I(t) + \left( \frac{1}{T_I} \right) \left( \frac{1}{V_I} \right) S_2(t) (5)

kde {v(t)} [{\mu}U/kg/min] je rýchlosť podávania inzulínu do podkožia, {S_1(t)} a {S_2(t)} [{\mu}U/kg] reprezentujú množstvo inzulínu v jednotlivých kompartmentoch podsystému. Parameter {T_I} [min] je časová konštanta podsystému, {k_I} [1/min] je rýchlosť samovoľného ubúdania inzulínu v plazme a parameter {V_I} [ml/kg] reprezentuje objem na kilogram hmotnosti, do ktorého sa inzulín distribuuje.

2.1.3 Podsystém vstrebávania glukózy

Tretí podsystém opisuje vstrebávanie glukózy z tráviaceho traktu do krvi, teda výstupom podsystému je signál {Ra(t)} [mg/kg/min]. Rovnice podsystému sú v tvare

\dot D(t) = - \left( \frac{1}{T_D} \right) D(t) + \left( \frac{1}{T_D} \right) A_G d(t) (6)

\dot {Ra}(t) = - \left( \frac{1}{T_D} \right) Ra(t) + \left( \frac{1}{T_D} \right) D(t) (7)

kde {d(t)} [mg/kg/min] je rýchlosť prijímania sacharidov v čase, presnejšie v okamihu začiatku, jedla, teda {d(t)} je impulzom so šírkou zodpovedajúcou perióde vzorkovania a s plochou zodpovedajúcou množstvu prijatých sacharidov. Parameter {T_D} [min] je časová konštanta a {A_G} [bezrozmerné] je zlomok z prijatých sacharidov, ktoré sa efektívne vstrebú.

2.2. Prispôsobenie parametrov modelu

2.2.1 Podsystém vstrebávania inzulínu – PK dáta

Prvým krokom pri prispôsobovaní modelu je identifikácia parametrov podsystému vstrebávania inzulínu. Identifikácia je založená na využití dostupných dát o farmakokinetike (PK) daného inzulínu. Farmakokinetika inzulínu (Aspart) je znázornená na obr. 5. Bazálna koncentrácia inzulínu nameraných PK dát je 6,5 [{\mu}U/ml]. Dáta boli získané technikou euglykemický clamp pričom bol podaný bolus 0,2 [U/kg] podkožne do abdominálnej steny, viď \cite{Mudaliar1999}. V tomto prípade bolus zodpovedá 12,88 [U], teda {v_B(t) = 40000} [{\mu}U/kg/min] počas prvej periódy vzorkovania {T_S}, keď {T_S = 5} [min] a v inom čase {v_B(t) = 0}. Priemerná rýchlosť podávania bazálneho inzulínu je známa zo záznamov inzulínovej pumpy subjektu. Priemer je 1,09 [U/h] čo zodpovedá {v_b = 281,218} [{\mu}U/kg/min], kde index {{}_b} označuje bazálnu rýchlosť. Výsledný signál {v(t)} je súčtom bolusovej časti {v_B(t)} a bazálnej časti {v_b} ako je znázornené na obr. 5.

p17958_05_obr05

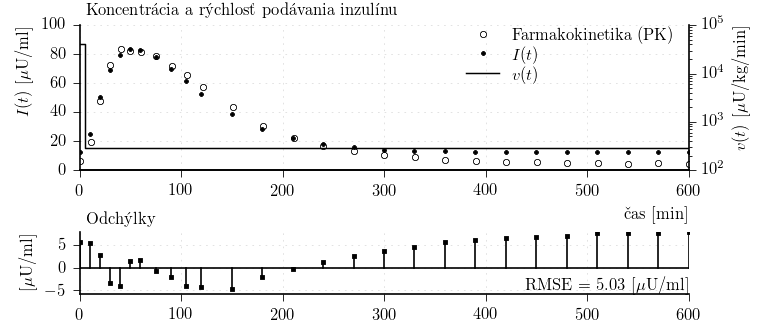

Obr. 5: Výsledok identifikácie podsystému vstrebávania inzulínu. Identifikované parametre sú {T_I = 44,55} [min], {k_I = 0,1645} [1/min] a {V_I = 138,8} [dl/kg]. Uvažovaný bolus inzulínu 0,2 [U/kg] zodpovedá 12,92 [U].

V bazálnom (ustálenom) stave podsystému (3), pre dané {v_b}, je bazálna koncentrácia inzulínu {I_b} daná množinou parametrov {T_I}, {k_I} a {V_I}. Avšak, impulzná charakteristika je, samozrejme, tiež daná touto množinou parametrov. Preto cieľom je identifikovať vektor neznámych parametrov {\Theta_1 = \begin{bmatrix} T_I & k_I & V_I \end{bmatrix}} tak aby sa minimalizovala odchýlka medzi simulovanou koncentráciou inzulínu {I(t)} a známym priebehom koncentrácie inzulínu, teda farmakokinetikou PK. Uvažujeme optimalizačný problém nelineárnej metódy najmenších štvorcov v tvare

\text{min} \quad \left\| y - \hat y(\Theta_1) \right\|^2 + \gamma \left( V_{In} - V_I \right)^2 (8)

kde {y} je vektor nameraných hodnôt PK a {\hat y} je vektor zodpovedajúcich simulovaných hodnôt. Uvažuje sa regularizácia, kde {V_{In}} je normálna (vyvodené z literatúry [3, 5]) hodnota distribučného objemu inzulínu. V tomto prípade {V_{In} = 100} [dl/kg] a {\gamma = 5 \times 10^{-4}} je váhovací koeficient. Výsledné parametre podsystému sú {T_I = 44,55} [min], {k_I = 0,1645} [1/min] a {V_I = 138,8} [dl/kg]. Výsledný simulovaný priebeh koncentrácie inzulínu je porovnaný s nameraným priebehom na obr. 5.

2.2.2 Index inzulínovej citlivosti a doba účinku inzulínu (PD dáta)

V tomto kroku sa identifikujú parametre súvisiace s indexom inzulínovej citlivosti a z takzvanou dobou účinkovania inzulínu (angl. insulin action time), alebo dobou, počas ktorej je daný bolus aktívny. Konkrétne parametre {S_I} a {p_2}. Tieto parametre určujú dynamiku signálu {X(t)}. Princípom merania farmakodynamiky je udržiavanie ustálenej (bazálnej) koncentrácie glukózy (euglykemický clamp) v krvi po podaní bolusu inzulínu. Glykémia sa udržiava externou intravenóznou infúziou glukózy. Priebeh tejto infúzie zodpovedá farmakodynamike (PD dáta) a z princípu tiež signálu {Ra(t)} v rovnici . PD dáta a zodpovedajúci signál {Ra(t)} sú znázornené na obr. 6.

p17958_06_obr06

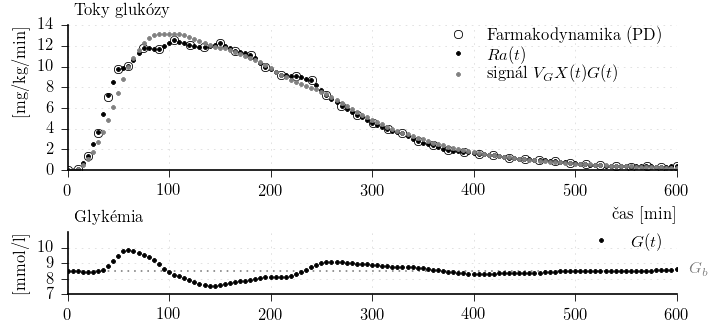

Obr. 6: Výsledok identifikácie indexu inzulínovej citlivosti a doby (dynamiky) účinku inzulínu. Identifikované parametre: {S_I = 0,00159} [ml/{\mu}U/min] a {p_2 = 0,0106} [1/min]. Signál {Ra(t)} zodpovedá farmakodynamike (PD dátam).

Rovnica môže byť písaná v tvare

\dot G(t) = - S_G \left( G(t) - G_b\right) + \frac{1}{V_G} \Big( Ra(t) - V_G X(t) G(t) \Big) (9)

Počas euglykemického clamp-u, teda teoreticky {\dot G(t) = 0}, je možné predpokladať, že {G(t) \approx G_b \quad \forall t}. Potom parameter {S_G} má len minimálny vplyv pri dosahovaní {\dot G(t) = 0}. Preto v simuláciách, kde {Ra(t)} je dané PD dátami sa v tejto práci uvažuje {S_G = 0}. Distribučný objem glukózy {V_G} je parameter, ktorý je vo vzťahu k telesnej hmotnosti. Je možné ho odhadnúť na základe hodnôt uvedených v literatúre, viď [3] a referencie tam uvedené. V tomto prípade sa uvažuje konštantná hodnota {V_G = 1,467} [dl/kg], teda {V_G = 0,1467} [l/kg]. Cieľom je identifikovať vektor neznámych parametrov {\Theta_2 = \begin{bmatrix} S_I & p_2 \end{bmatrix}} tak aby bola odchýlka medzi simulovanou glykémiou a bazálnou hodnotou {G_b} (parameter subjektu) minimalizovaná. Hodnota {G_b} je predpokladaná ako daná a signál {Ra(t)} je daný PD dátami. Úlohu je možné formulovať ako úlohu nelineárnej metódy najmenších štvorcov v tvare

\text{min} \quad \left\| G_b - \hat y(\Theta_2) \right\|^2 (10)

kde {\hat y} je vektor simulovaných vzoriek glykémie. Pre identifikáciu s využitím PD dát sa použila hodnota {G_b = 8,5} [mmol/l] ({G_b = 153} [mg/dl]). Bolus inzulínu je rovnaký ako v predchádzajúcej časti (identifikácia s využitím PK dát). Výsledné identifikované parametre rovnice (1) sú {S_I = 0,00159} [ml/{\mu}U/min] a {p_2 = 0,0106} [1/min]. Obr. ukazuje, že simulovaný priebeh glykémie {G(t)} je udržiavaný dostatočne blízko bazálnej hodnoty. Z pohľadu simulačného modelu je to signálom {V_G X(t) G(t)}, ktorý zodpovedá účinku inzulínu v modely, teda úbytku glukózy. Keďže tento signál sa prakticky zhoduje so signálom {Ra(t)} (prísun glukózy), glykémia ostáva nezmenená, teda na bazálnej úrovni.

2.2.3 Finalizácia individualizácie (CGM dáta)

Zvyšnými parametrami simulátora subjektu s diabetom 1. typu, ktoré je ešte potrebné identifikovať sú {S_G} a {T_D}. Parameter {A_G} [bezrozmerné] je zlomok sacharidov, ktoré sa efektívne vstrebali (z celkového množstva podaných sacharidov). Hodnota tohto parametra je zvyčajne medzi {0,8} and {0,95}, [2, 3]. V tomto prípade uvažujeme {A_G = 0,95}. Identifikácia je založená na CGM dátach. Na hornom panely obrázku 7 sú zobrazené reprezentatívne CGM dáta. Pre porovnanie sú zobrazené aj údaje z glukomera.

CGM dáta sú, samozrejme, závislé od dávkovania inzulínu a to aj bazálneho aj bolusového. Údaje o dávkovaní inzulínu sú zaznamenané v inzulínovej pumpe. Čas a množstvo prijatých sacharidov boli tiež zaznamenané v pumpe vzhľadom na použivanie bolus kalkulátora. Všetky spomenuté dáta boli použité ako vstup simulátora. Výstup podsystému vstrebávania inzulínu, ktorý bol identifikovaný v predchádzajúcich častiach, je znázornený na spodnom panely obrázka 7. Zvyšné skôr identifikované parametre boli tiež použité v simulátore. Cieľom je identifikovať vektor neznámych parametrov {\Theta_3 = \begin{bmatrix} S_G & T_D \end{bmatrix}} tak aby odchýlka medzi CGM dátami a výstupom simulátora bola minimalizovaná. V tomto prípade, dáta z intervalu 500 až 1200 minút z CGM dát uvedených na obr. 7 boli použité pre identifikáciu. Problém môže byť formulovaný ako úloha nelineárnej metódy najmenších štvorcov v tvare

\text{min} \quad \left\| y - \hat y(\Theta_3) \right\|^2 (11)

kde {y} je vektor nameraných CGM dát a {\hat y} je vektor simulovaných hodnôt glykémie. Prvým výsledným je parameter {T_D = 33,474} [min] z podsystému vstrebávania glukózy a druhým výsledným je parameter {S_G = 0,032} [1/min]. Týmto je individualizácia simulátora založeného na Bergmanovom modely kompletná.

p17958_07_obr07

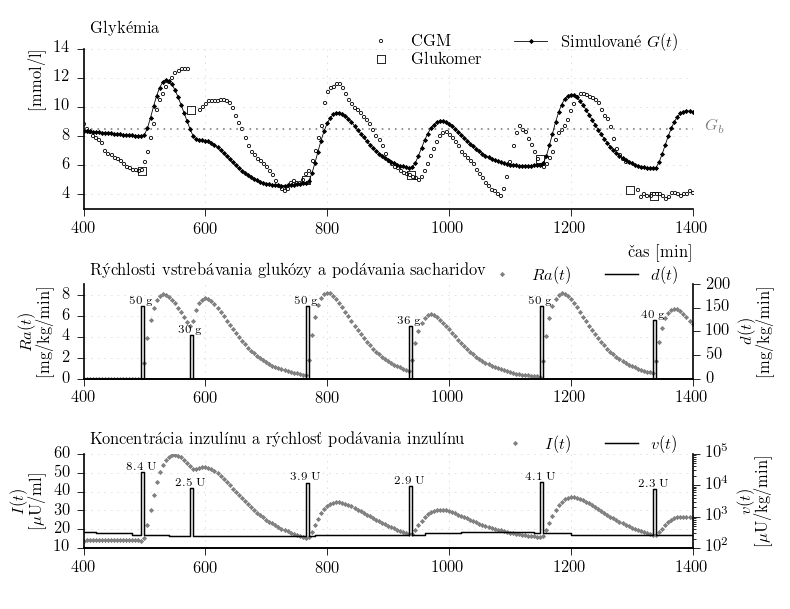

Obr. 7: Porovnanie CGM dát z výstupom individualizovaného simulátora subjektu s diabetom 1. typu. Identifikované parametre sú {S_G = 0,032} [1/min], {T_D = 33,474} [min].

2.3. Validácia

V tejto časti je individualizovaný simulátor validovaný s využitím CGM dát z iných dní ako z dňa, z ktorého dáta boli použité pre identifikáciu. V simulátore sú použité parametre modelu identifikované v predchádzajúcich častiach. Hlavným účelom simulátora je simulácia priebehu glykémie. Vyhodnotenie a validácia je preto založená na porovnávaní simulovanej glykémie a nameraných CGM dát. Vyhodnocuje sa pomocou nasledujúcich metrík. VAF, z anglického percentage variance accounted for, ktorého hodnota je definovaná ako

\text{VAF} = \left( 1 - \frac{ \text{var} \left( y - \hat y \right) }{ \text{var} \left( y \right) } \right) \times 100 \% (12)

kde {y} je vektor nameraných CGM dát a {\hat y} je vektor zodpovedajúcich výstupov modelu. VAF dvoch data vektorov, ktoré sú identické je 100 %. Ak sa odlišujú, hodnota je nižšia. Ďalej sa vyhodnocuje odmocnina so sumy štvorcov odchýlok (RMSE z angl. root mean square error) v tvare

\text{RMSE} = \sqrt{ \frac{ \left( y - \hat y \right)^{\mathsf T} \left( y - \hat y \right) }{ N } } (13)

kde {N} je počet vzoriek v data vektore. Nakoniec sa vyhodnocuje jednoduché kritériu zhody SFM (z angl. simple fit metric) v tvare

\text{SFM} = \left( 1 - \frac{ \sqrt{\left( y - \hat y \right)^{\mathsf T} \left( y - \hat y \right)} }{ \sqrt{\left( y - \bar y \right)^{\mathsf T} \left( y - \bar y \right)} } \right) \times 100 \% (14)

kde {\bar y} je priemer prvkov dátového vektora {y}. SFM je rovnaká metrika ako fit [%] použitá v System Identification Toolbox pre {Matlab}, viď príručku používateľa alebo [4]. Model bol identifikovaný s využitím CGM dát z dňa D00. Avšak, ako bolo uvedené, nie všetky dáta v rámci dňa boli použité pre identifikáciu, len istý úsek. Tento úsek je vyznačený aj na vrchnom panely obrázku 8.

p17958_08_obr08a

p17958_09_obr08b

p17958_10_obr08c

p17958_11_obr08d

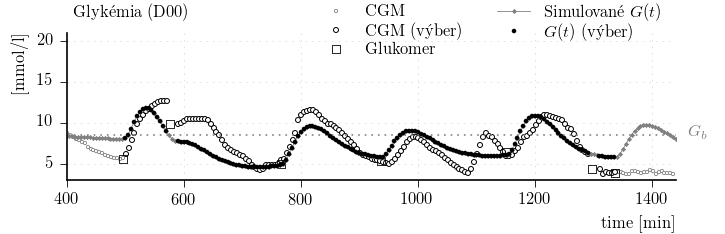

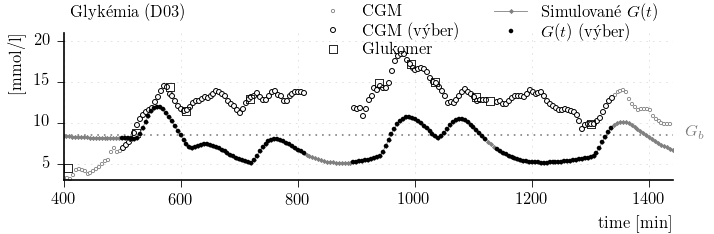

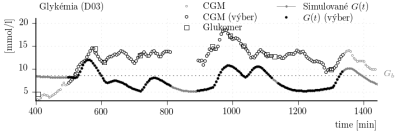

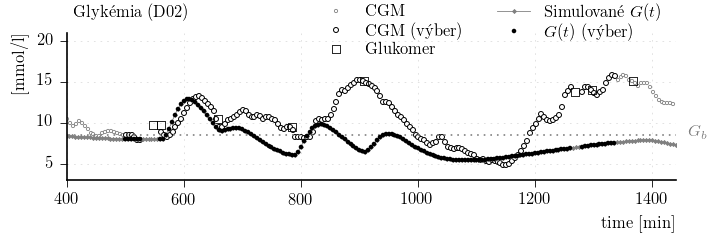

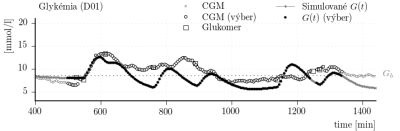

Obr. 8: Porovnanie CGM dát z každej sady so zodpovedajúcim výstupom individualizovaného simulátora.

p17958_12_obr09a

p17958_13_obr09b

p17958_14_obr09c

p17958_15_obr09d

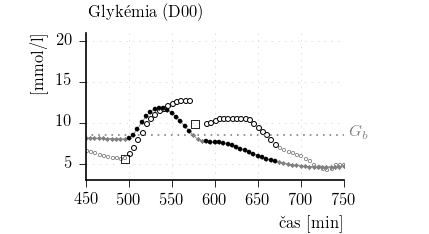

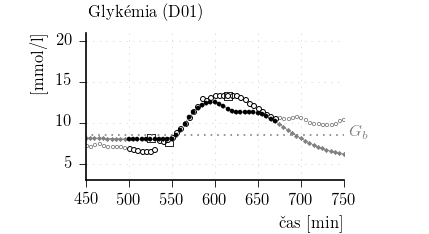

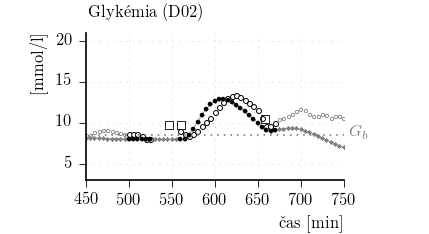

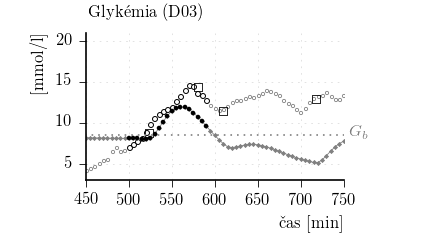

Obr. 9: Porovnanie CGM dát z obdobia raňajok z každého dňa zo simulovaným priebehom glykémie. Legenda ku grafom je zhodná z obr. 8.

Rovnaký úsek je použitý pre vyhodnotenie verifikácie modelu. Výsledky verifikácie sú sumarizované v tabuľke 1. Zvyšné dostupné dáta (z ostatných dní) boli použité pre validáciu modelu. Podobne ako pri verifikácii len zvolený úsek dát je porovnávaný pri vyhodnocovaní. Pre porovnanie vybrané CGM dáta a vybrané simulované dáta sú vyznačené na obr. 8. Výsledky validácie sú sumarizované v tabuľke 1.

Tab.1: Vyhodnotenie verifikácie simulátora subjektu s diabetom 1. typu.

Data set VAF [%] RMSE [mmol/l] SFM (fit) [%]
D01 54.37 1.64 30.78

Tab.2: Vyhodnotenie validácie simulátora subjektu s diabetom 1. typu.

Data set VAF [%] RMSE [mmol/l] SFM (fit) [%]
D02 9.22 2.14 -17.31
D03 13.92 3.62 -27.82
D04 -25.53 5.82 -195.56

Tab.3: Validácia modelu pre obdobie raňajok. Namerané CGM dáta a simulovaná glykémia sú na obr. 9.

Data set VAF [%] RMSE [mmol/l] SFM (fit) [%]
D01 -26.61 2.5 -51.63
D02 84.93 1.00 60.61
D03 70.71 0.98 45.35
D04 71.26 1.8 25.30

Je možné povedať, že model v tvare a s vlastnosťami tak ako je tu prezentovaný nie je validný pre simuláciu celého dňa. Napriek úspešnej verifikácii modelu, teda, že model je schopný adekvátne simulovať dáta z dňa D00, model nie je vhodný pre simuláciu priebehu glykémie, ktorá je výsledkom každodenných podmienok života subjektu s diabetom 1. typu. Dôvodov je mnoho a súvisia s variabilitou fyziologických a klinických parametrov subjektu počas dňa. Navyše, vstupmi modelu sú len príjem sacharidov a dávkovanie inzulínu. Avšak faktorov ovplyvňujúcich glykémiu je veľké množstvo, napríklad fyzická aktivita, fyzický a psychický stav, choroby (chrípka a pod.), stres, atď.

Akokoľvek, je možné sa zamerať na malú časť dňa a vyhodnotiť úspešnosť simulácie pre tuto konkrétnu časť dňa. Konkrétne, vyhodnotenie obdobia raňajok je v tomto prípade užitočné. Výsledky validácie modelu pre obdobie raňajok sú sumarizované v tabuľke 3 a grafické porovnanie je na obr. 9. Pre obdobie raňajok je simulátor validný vzhľadom na to, že ak sa pri validácii uvažujú dáta len pre toto obdobie model dosiahne výrazne lepšie výsledky v porovnaní s výsledkami pre celý deň. Je možné usúdiť, že výhodnejšie je identifikovať parametre modelu separátne pre každé vhodné obdobie dňa (raňajky, obed, večera, noc a podobne). To je však už nad rámec práce prezentovanej v tomto článku.
