Ověření funkčnosti ultrazvukového detektoru vzdálenosti
06. December, 2010, Autor článku: Plšek Stanislav, Elektrotechnika
Ročník 3, číslo 12
Pridať príspevok
Práce se zabývá ověřením funkčnosti ultrazvukového detektoru vzdálenosti SRF02. Měření bylo provedeno pro různé povrchy (zeď, dřevěný hranol 24 x 16 cm, děrovaný plech). Ověření bylo provedeno pro různé vzdálenosti od překážky (od 20 cm až do 4 m) a pro různé úhly (90°, 120°, 150°). Cílem ověření bylo zjistit spolehlivost, zda je možno detektor použít pro měření vzdálenosti mezi vzducholodí a předmětem, se kterým hrozí během letu vzducholodi srážka.
1. Úvod
V technické praxi se často setkáváme s případem, kdy potřebujeme bezkontaktně měřit vzdálenost mezi objekty. Obvykle se měření provádí ultrazvukovými detektory vzdálenosti, indukčnostními a kapacitními senzory a optickými metodami. Jako nejvhodnější metoda pro měření vzdálenosti od několika centimetrů do několika metrů se jeví měření pomocí ultrazvukem, protože indukčností a kapacitní senzory pracují s malými vzdálenostmi a optické metody jsou nákladnější.
Nicméně i při měření vzdálenosti za pomocí ultrazvuku dochází k několika problémům. Výrazně se projevuje teplota okolního vzduchu jenž nese ultrazvukové vlny a dalším faktorem, obvykle nejdůležitějším, je schopnost materiálu tyto vlny odrazit. Měření může být ovlivněno i několikanásobným odrazem vlny od okolních předmětů, nejen od předmětu, u nějž se měří vzdálenost. Z těchto důvodů je potřeba ověřit vlastnosti použitého čidla, především schopnost zaznamenat předměty ve správné vzdálenosti. Ověřované čidlo je použito pro zjišťování vzdálenosti autonomně řízené vzducholodi, jenž bude sloužit k výukovým a demonstračním potřebám Fakulty aplikované informatiky.
2. Popis vzducholodi

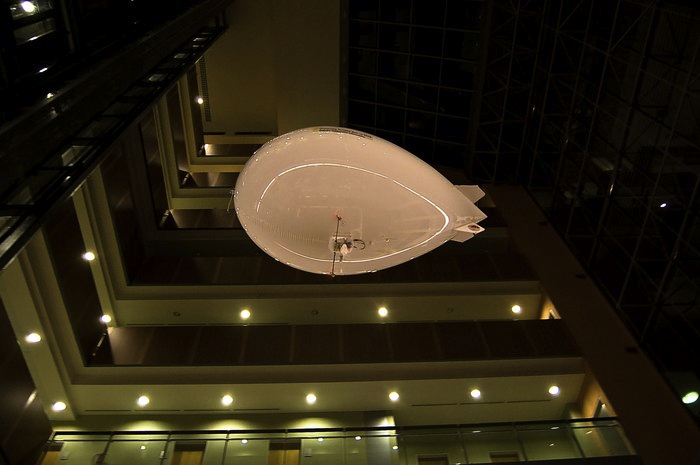

Pro zmíněné využití byla pořízena vzducholoď, která svými rozměry dovoluje použití v budově a má dostatečnou nosnou kapacitu. Vlastnosti vzducholodi jsou následující:
- Plnicí plyn: Helium
- Délka: 2,6 m
- Šířka: 1,45 m
- Objem plynu: 2,7 m3
- Nosnost: 0,65 kg
3. Princip měření vzdálenosti ultrazvukem
Měření vzdálenosti pomocí ultrazvuku je bezkontaktní metoda, jež je založena na měření časového intervalu mezi vyslaným pulsem na straně vysílače a přijatým pulsem na straně přijímače. Tato doba je závislá na měřené vzdálenosti od překážky. K tomuto měření lze využít dvou principů: přijímač a vysílač pracují odděleně nebo vysílač a přijímač jsou totožné. Je – li vysílač s přijímačem totožný, lze pro výpočet vzdálenosti použít následující vztah:
(1) |
kde: c – rychlost šíření zvuku v prostředí [m/s], T – čas mezi vysláním a přijetím ultrazvukového impulsu [s]

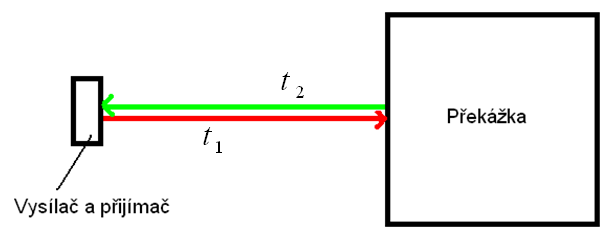

Jak je vidět z Obr. 2, čas T je součtem časů, které jsou potřebné k tomu, aby vyslaný impuls dosáhl překážky -t1 a jako odražený se navrátil zpět – t2.
Rychlost zvuku závisí na mnoha faktorech, jako třeba teplotě, což je vidět v rovnici:
(2) |
kde: c – rychlost šíření zvuku v prostředí [m/s], – koeficient teplotní roztažnosti vzduchu [1/K], t – teplota vzduchu [K], p0 – tlak vzduchu při 0°C [Pa], – hustota vzduchu při 0°C [kg/m3], – Poissonova konstanta [-].
4. Popis čidla SRF02
4.1 Základní parametry
Senzor SRF02 je ultrazvukový měřič vzdálenosti, se sdruženým vysílačem a přijímačem v jednom pouzdře. Vzhledem ke sdruženému vysílači a přijímači je minimální měřitelná vzdálenost 16 cm na rozdíl od samostatného provedení vysílače a přijímače. Maximální měřitelná vzdálenost dosahuje hodnoty 6m.
Obr. 4: Vyzařovací charakteristika senzoru SRF02 v db

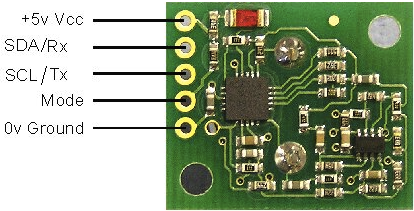

Rozměry senzoru jsou uvedeny na Obr. 5 a jeho hmotnost je 4,6 gramů. Pro komunikaci s mikrokontrolérem lze využít dvou sběrnic, a to RS232 nebo I2C. Dle nastavení můžeme měřit čas v μS, nebo vzdálenost v centimetrech nebo palcích. Senzor vyžaduje napájecí napětí 5 V a jeho odběr je cca 4 mA.
4.2 Komunikační rozhraní
Jak bylo uvedeno výše, SRF02 obsahuje dva druhy komunikační sběrnice, a to RS232 s úrovní TTL o rychlosti 9600 baud (1 start bit, 2 stop bity a bez parity) a I2C sběrnici.
Vzhledem k možnosti změnit adresu senzoru na sběrnici I2C lze připojit až 16 ks na jedno rozhraní. Tohoto je využito i v našem případě, kdy je použito 9 senzorů na povrchu vzducholodi. Indikace adresy je provedena po připojení senzoru na napájecí napětí pomocí červené LED. Tato LED taktéž indikuje prováděné měření. Změna komunikačního rozhraní probíhá pomocí pinu Mode dle Obr. 6. Je – li pin zapojen na 0V, používá se RS232 rozhraní.
Při měření za použití I2C sběrnice naměřená data čteme z interních registrů senzoru. Mezi jednotlivými měřeními musíme počkat alespoň 65 ms, abychom získali správný výsledek. Další podrobnosti, jako komunikační příkazy, seznam registrů a způsob změny adresy je uveden v .
5. Naměřená data
Ověření senzoru bylo provedeno na třech druzích překážkách, a to zdi, dřevěném sloupku 24 x 16 cm a nosném sloupu o průměru 86 cm s perforovaným oplechováním, neboť různé materiály rozdílně odrážejí ultrazvukové vlny. Ověření proběhlo pro úhly 90°, 120°. Vyšší uhly nebylo nutné ověřovat, protože na vzducholodi bude umístěno 9 senzorů. Veškeré naměřené hodnoty jsou uvedeny v příloze.

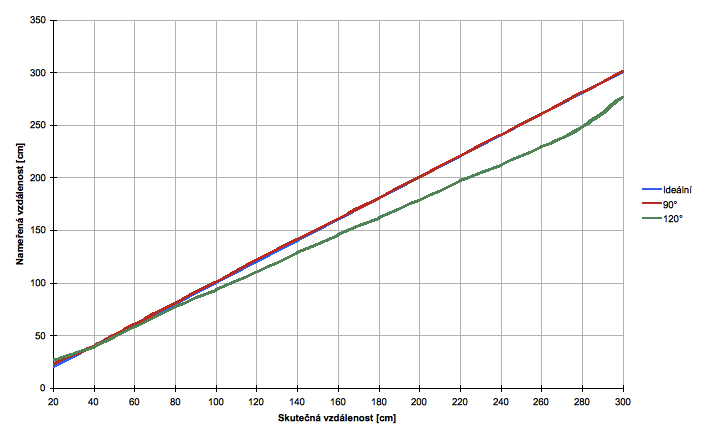

Obr. 7: Naměřená data pro překážku: zeď
Modrá čára na Obr. 7 ukazuje ideální průběh, červená hodnoty pro úhel 90° a zelená pro úhel 120°. Jak je vidět, pro úhel 90° je průběh téměř shodný s ideální charakteristikou, pro úhel 120° již měření není tak přesné. Nižší hodnota bude pravděpodobně způsobena odrazy od zdi v závislosti na směrové charakteristice senzoru. Z Obr. 8 je patrné, že s ideálním průběhem je téměř shodné měření pro úhel 120°, kdežto pro úhel 90° jsou hodnoty mírně odlišné, a to pro vzdálenosti od 240 cm.

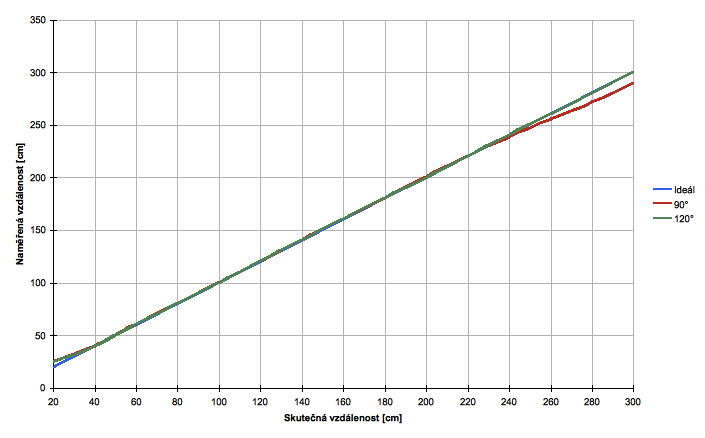

Obr. 8: Naměřená data pro překážku: dřevěný sloupek 24 x 16 cm

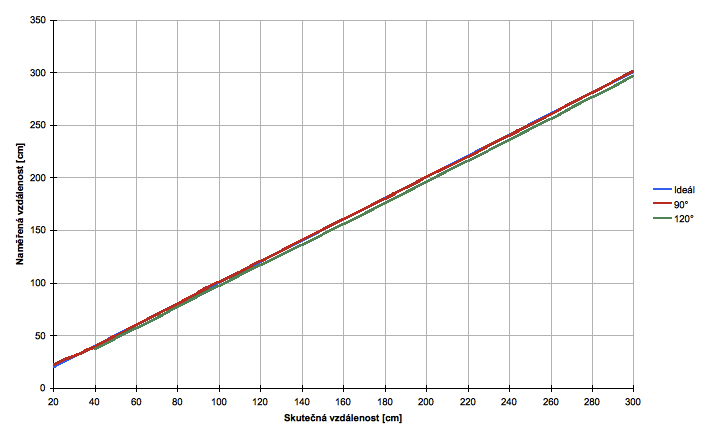

Obr. 9: Naměřená data pro překážku: nosný sloup s oplechováním
Jak je vidět z Obr. 9, průběhy pro úhel 90° i 120° jsou téměř shodné s ideálním průběhem, tedy kromě vzdálenosti 20 cm pro měření pod úhlem 120°, protože zde senzor nebyl schopen sloup vůbec zaznamenat a naměřil nekonečnou vzdálenost.
6. Závěr
V projektu bylo provedeno několik měření za účelem ověření správné funkce ultrazvukového senzoru SRF02. Ověření bylo provedeno pro měření vzdálenosti proti zdi, dřevěnému sloupku 24 x 16 cm a nosnému sloupu s oplechováním o průměru 86 cm pro úhly 90° a 120°. Bylo zjištěno, že pro úhel 90° pro zeď a nosný sloup senzor naměřil vzdálenosti téměř shodné s lineárním modelem. Pro dřevěný sloupek pod úhlem 90° pro větší skutečné vzdálenosti byly naměřeny nižší hodnoty.
Jak vyplývá ze zobrazených průběhů (viz Obr. 7 až Obr. 9), pro úhel 120° pro zeď je naměřena vždy menší vzdálenost, než byla skutečná. Pro dřevěný hranol je průběh téměř shodný s ideálním a pro nosný sloup taktéž. Vzniklé nepřesnosti budou částečně eliminovány použitím 9 kusů ultrazvukových senzorů SRF02 na povrchu vzducholodi.
Tab. 1: Naměřené vzdálenosti od zdi pro úhel 90°
Č. měření | Vzdálenost pro 90° [cm] | |||||||
20 | 60 | 100 | 140 | 180 | 220 | 260 | 300 | |
1 | 24 | 61 | 101 | 140 | 181 | 222 | 261 | 301 |
2 | 23 | 60 | 100 | 141 | 181 | 221 | 261 | 301 |
3 | 23 | 60 | 101 | 141 | 181 | 221 | 260 | 300 |
4 | 22 | 61 | 101 | 141 | 181 | 220 | 260 | 302 |
5 | 23 | 61 | 102 | 142 | 181 | 219 | 261 | 300 |
6 | 22 | 60 | 100 | 141 | 180 | 221 | 261 | 302 |
7 | 22 | 61 | 101 | 141 | 181 | 220 | 261 | 300 |
8 | 22 | 61 | 102 | 141 | 180 | 221 | 260 | 302 |
9 | 23 | 61 | 101 | 141 | 181 | 221 | 261 | 301 |
10 | 23 | 60 | 101 | 142 | 181 | 221 | 261 | 301 |
Průměr | 22,7 | 60,6 | 101 | 141,1 | 180,8 | 220,7 | 260,7 | 301 |
Směr. odch. | 0,64 | 0,49 | 0,63 | 0,54 | 0,4 | 0,78 | 0,46 | 0,77 |
Minimum | 22 | 60 | 100 | 140 | 180 | 219 | 260 | 300 |
Maximum | 24 | 61 | 102 | 142 | 181 | 222 | 261 | 302 |
Tab. 2: Naměřené vzdálenosti od zdi pro úhel 120°
Č. měření | Vzdálenost pro 120° [cm] | |||||||
20 | 60 | 100 | 140 | 180 | 220 | 260 | 300 | |
1 | 30 | 59 | 94 | 126 | 161 | 196 | 229 | 278 |
2 | 27 | 58 | 93 | 128 | 162 | 196 | 229 | 277 |
3 | 23 | 58 | 92 | 129 | 164 | 197 | 229 | 276 |
4 | 26 | 57 | 92 | 129 | 161 | 195 | 227 | 276 |
5 | 24 | 57 | 95 | 127 | 162 | 196 | 228 | 278 |
6 | 26 | 58 | 92 | 128 | 162 | 196 | 228 | 277 |
7 | 26 | 57 | 94 | 128 | 162 | 196 | 229 | 276 |
8 | 27 | 57 | 93 | 130 | 161 | 197 | 229 | 277 |
9 | 26 | 57 | 93 | 128 | 161 | 197 | 229 | 277 |
10 | 27 | 58 | 94 | 128 | 163 | 197 | 228 | 276 |
Průměr | 26,2 | 57,6 | 93,2 | 128,1 | 161,9 | 196,3 | 228,5 | 276,8 |
Směr. odch. | 1,78 | 0,66 | 0,98 | 1,04 | 0,94 | 0,64 | 0,67 | 0,75 |
Minimum | 23 | 57 | 92 | 126 | 161 | 195 | 227 | 276 |
Maximum | 30 | 59 | 95 | 130 | 164 | 197 | 229 | 278 |
Tab. 3: Naměřené vzdálenosti od dřevěného sloupku pro úhel 90°
Č. měření | Vzdálenost pro 90° [cm] | |||||||
20 | 60 | 100 | 140 | 180 | 220 | 260 | 300 | |
1 | 27 | 57 | 100 | 141 | 181 | 220 | 256 | 291 |
2 | 25 | 62 | 100 | 142 | 182 | 221 | 257 | 291 |
3 | 24 | 61 | 100 | 141 | 180 | 221 | 257 | 289 |
4 | 23 | 61 | 100 | 141 | 180 | 220 | 255 | 289 |
5 | 24 | 61 | 101 | 140 | 180 | 219 | 255 | 289 |
6 | 24 | 61 | 100 | 141 | 181 | 220 | 256 | 290 |
7 | 26 | 62 | 101 | 140 | 181 | 221 | 255 | 291 |
8 | 22 | 61 | 100 | 140 | 180 | 221 | 257 | 289 |
9 | 25 | 61 | 101 | 141 | 180 | 221 | 256 | 290 |
10 | 23 | 61 | 100 | 141 | 181 | 220 | 254 | 289 |
Průměr | 24,3 | 60,8 | 100,3 | 140,8 | 180,6 | 220,4 | 255,8 | 289,8 |
Směr. odch. | 1,42 | 1,33 | 0,46 | 0,6 | 0,66 | 0,66 | 0,98 | 0,87 |
Minimum | 22 | 57 | 100 | 140 | 180 | 219 | 254 | 289 |
Maximum | 27 | 62 | 101 | 142 | 182 | 221 | 257 | 291 |
Tab. 4: Naměřené vzdálenosti od dřevěného sloupku pro úhel 120°
Č. měření | Vzdálenost pro 120° [cm] | |||||||
20 | 60 | 100 | 140 | 180 | 220 | 260 | 300 | |
1 | 24 | 60 | 100 | 142 | 183 | 221 | 260 | 301 |
2 | 25 | 61 | 100 | 142 | 181 | 220 | 260 | 300 |
3 | 24 | 61 | 99 | 140 | 181 | 220 | 260 | 299 |
4 | 23 | 60 | 100 | 140 | 180 | 220 | 259 | 299 |
5 | 25 | 61 | 99 | 140 | 180 | 220 | 260 | 300 |
6 | 24 | 61 | 99 | 141 | 180 | 220 | 260 | 300 |
7 | 25 | 60 | 99 | 141 | 181 | 220 | 260 | 301 |
8 | 25 | 60 | 100 | 141 | 180 | 219 | 260 | 300 |
9 | 23 | 61 | 101 | 140 | 181 | 220 | 260 | 300 |
10 | 25 | 61 | 102 | 141 | 181 | 220 | 261 | 301 |
Průměr | 24,3 | 60,6 | 99,9 | 140,8 | 180,8 | 220 | 260 | 300,1 |
Směr. odch. | 0,78 | 0,49 | 0,94 | 0,75 | 0,87 | 0,45 | 0,45 | 0,7 |
Minimum | 23 | 60 | 99 | 140 | 180 | 219 | 259 | 299 |
Maximum | 25 | 61 | 102 | 142 | 183 | 221 | 261 | 301 |
Tab. 5: Naměřené vzdálenosti od nosného sloupu pro úhel 90°
Č. měření | “Vzdálenost pro 90° [cm]” | |||||||
20 | 60 | 100 | 140 | 180 | 220 | 260 | 300 | |
1 | 22 | 61 | 101 | 140 | 180 | 220 | 260 | 301 |
2 | 22 | 61 | 101 | 141 | 180 | 219 | 260 | 301 |
3 | 22 | 59 | 101 | 139 | 180 | 219 | 260 | 300 |
4 | 22 | 60 | 100 | 139 | 180 | 219 | 259 | 301 |
5 | 22 | 59 | 101 | 140 | 181 | 219 | 261 | 301 |
6 | 21 | 59 | 100 | 139 | 180 | 220 | 260 | 301 |
7 | 22 | 59 | 100 | 141 | 180 | 220 | 261 | 300 |
8 | 23 | 60 | 100 | 141 | 179 | 219 | 260 | 302 |
9 | 22 | 61 | 100 | 141 | 179 | 220 | 260 | 301 |
10 | 22 | 58 | 102 | 140 | 179 | 220 | 260 | 301 |
Průměr | 22 | 59,7 | 100,6 | 140,1 | 179,8 | 219,5 | 260,1 | 300,9 |
Směr. odch. | 0,45 | 1 | 0,66 | 0,83 | 0,6 | 0,5 | 0,54 | 0,54 |
Minimum | 21 | 58 | 100 | 139 | 179 | 219 | 259 | 300 |
Maximum | 23 | 61 | 102 | 141 | 181 | 220 | 261 | 302 |
Tab. 6: Naměřené vzdálenosti od nosného sloupu pro úhel 120°
Č. měření | “Vzdálenost pro 120° [cm]” | |||||||
20 | 60 | 100 | 140 | 180 | 220 | 260 | 300 | |
1 | Nekonečno | 55 | 96 | 136 | 175 | 215 | 255 | 296 |
2 | Nekonečno | 58 | 98 | 136 | 175 | 215 | 255 | 296 |
3 | Nekonečno | 55 | 98 | 136 | 175 | 215 | 255 | 297 |
4 | Nekonečno | 56 | 97 | 135 | 174 | 216 | 256 | 296 |
5 | Nekonečno | 58 | 97 | 136 | 176 | 216 | 256 | 296 |
6 | Nekonečno | 58 | 97 | 135 | 177 | 216 | 255 | 297 |
7 | Nekonečno | 58 | 97 | 136 | 176 | 215 | 256 | 297 |
8 | Nekonečno | 57 | 97 | 137 | 177 | 216 | 256 | 296 |
9 | Nekonečno | 57 | 96 | 137 | 175 | 216 | 257 | 297 |
10 | Nekonečno | 56 | 96 | 137 | 176 | 216 | 256 | 296 |
Průměr | - | 56,8 | 96,9 | 136,1 | 175,6 | 215,6 | 255,7 | 296,4 |
Směr. odch. | - | 1,17 | 0,7 | 0,7 | 0,92 | 0,49 | 0,64 | 0,49 |
Minimum | - | 55 | 96 | 135 | 174 | 215 | 255 | 296 |
Maximum | - | 58 | 98 | 137 | 177 | 216 | 257 | 297 |
Literatura
- POSPÍŠILÍK, Martin. ADÁMEK, Milan. Autonomous Airship as a Surrounding Monitor, Proceedings of XXXIV. Seminar ASR ‘2009 “Instruments and Control”, pp 277 – 284, Ostrava: VŠB-TUO, IV/2009
- POSPÍŠILÍK, Martin. ADÁMEK, Milan. Autonomous Monitoring System, International Carpathian Control Conference ICCC 2009, Zakopane: 2009
- VOŘÍŠEK, Josef. Ultrazvukové měření vzdálenosti od překážky. Zlín, 2009. 74 s. Diplomová práce. Univerzita Tomáše Bati ve Zlíně
- Ultrazvukové senzory firmy ROBOT electronics [online]. [cit. 25. 4. 2010]. Dostupný z WWW <http://www.robot-electronics.co.uk>
Studentská tvůrčí a odborná činnost – STOČ 2010, FAI UTB ve Zlíně
